جدار مسامي صلب يحمل نفسه بنفسه
الغشاء المركّب الصلب لا يحتاج إلى أي هيكل دعم داخلي، وينتج مساماً نافذة ذات تدرّج غير متماثل. والجدران المسامية الصلبة تُلغي تماماً أثر التخلخل الناتج عن تقلّبات الضغط، وتضمن هندسة مسام مطلقة.
4–8 t/h25–200 μmتصميم 1.0 MPa
السوائل المتوافقة: زيت تروس عالي اللزوجة (>320 cSt) · وقود ثقيل (HFO) · زيت تشحيم
القطاعات: طاقة الرياحصناعة ثقيلةلزوجة عالية
4–8 t/hمعدّل التصريف الاسمي
25–200 μmنطاق الدقة (سلك إسفيني من الفولاذ المقاوم)
1.0 MPaضغط التصميم (تحمّل الضغط العالي)
المواصفات الفنية
| المعامل | القيمة |
|---|---|
| الطراز | JY-DX5-W |
| معدّل التصريف الاسمي | 4–8 t/h |
| دقة الترشيح | 25–200 μm (الشائع 40 mesh / 420 μm) |
| ضغط التصميم | 1.0 MPa |
| ضغط التشغيل | 0.4 MPa |
| وسط الترشيح الأساسي | عنصر ترشيح من سلك إسفيني بشقّ V، فولاذ مقاوم للصدأ 304L |
| طريقة التجديد | رجوع عكسي بسائل/غاز أثناء التشغيل، شطف يدوي |
| نوع البنية | مرشّح من سلك إسفيني من الفولاذ المقاوم / مثبَّت على قاعدة |
| السوائل المتوافقة | زيت أساس، زيت تروس عالي اللزوجة (>320 cSt)، وقود ثقيل (HFO)، زيت تشحيم |
حدود التطبيق
يفتح ما تعجز عنه أنظمة الترشيح التقليدية أمام السوائل شديدة اللزوجة أو سريعة الانسداد. السلك الإسفيني يمنح مقاومة ميكانيكية عالية تناسب الظروف القاسية.
كيف يعمل هذا النظام
مرشّح بسلك إسفيني من الفولاذ المقاوم للصدأ، مصمَّم خصيصاً لزيوت التروس عالية اللزوجة (> 320 cSt) والوقود الثقيل (HFO). سلك إسفيني بشقّ V من 304L، 4–8 t/h، ودقّة 25–200 μm، وضغط تصميم 1.0 MPa. مقاومة ميكانيكية عالية تناسب الظروف القاسية.
قطاعات التطبيق
المزايا الهندسية
بلا مستهلكات تُطرح
يستبدل النظام الخراطيش المستهلكة التقليدية: لا شراء، ولا مخزون، ولا استبدال دوري. وتُلغى كلفة المستهلكات والتدخّل البشري من الأساس.
تجديد تلقائي بالنبضات الغازية
عند بلوغ الضغط التفاضلي العتبة، تُطلق نبضة نيتروجين عند 0.4–0.5 MPa: النبضة (0.5–1 s)، ترسيب الكعكة (1–3 s)، ثم الغسل (30–60 s). واسترجاع التدفّق ≥ 90 %.
عمر خدمة العنصر الغشائي من 2 إلى 3 سنوات
يعتمد التصميم عمر خدمة للعنصر من 2 إلى 3 سنوات. وفي نهاية العمر لا يُستبدل سوى العنصر الغشائي — لا الإطار ولا مجموعة المضخّات — خلال 2 إلى 4 ساعات وبلا أدوات خاصة.

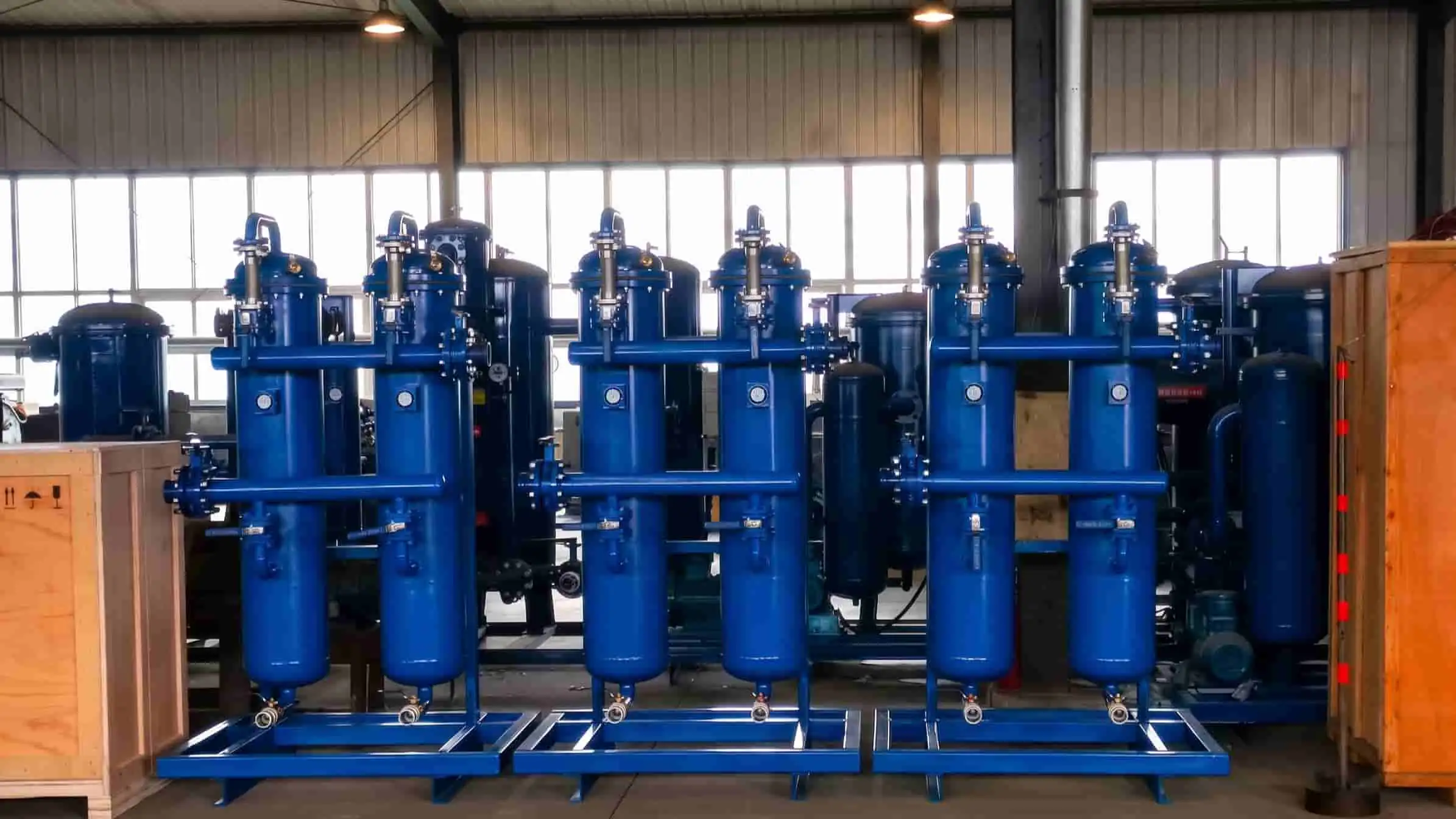

صور المعدّة
الطراز في وضعية تشغيلية
| الوضعية النموذجية | ما يوفّره الترشيح |
|---|---|
| خزان تخزين طويل الأمد | تنقية بالدوران لإزالة الحمأة والصموغ المؤكسَدة والماء الحرّ المتراكم. |
| نظام حقن عالي الضغط | احتجاز الجسيمات الميكرومترية قبل الحاقنات؛ ووقاية من تآكل مضخّة الضغط العالي وانحشارها. |
| نقطة التحميل أو التزويد بالوقود | حاجز نهائي يمنع التلوّث الثانوي أثناء النقل. |
تصف هذه الوضعيات استخدامات صناعية شائعة للطراز. ولا ننشر شهادة أي عميل دون إذن كتابي مسبق منه.
أسئلة متكرّرة عن هذا الطراز
ما معدّل التصريف الاسمي للطراز JY-DX5-W؟
معدّل التصريف الاسمي للطراز JY-DX5-W: 4–8 t/h.
ما دقة الترشيح للطراز JY-DX5-W؟
دقة الترشيح للطراز JY-DX5-W: 25–200 μm (الشائع 40 mesh / 420 μm).
ما ضغط التشغيل للطراز JY-DX5-W؟
ضغط التشغيل للطراز JY-DX5-W: 0.4 MPa.
ما السوائل التي يمكن للطراز JY-DX5-W معالجتها؟
السوائل المتوافقة للطراز JY-DX5-W: زيت أساس، زيت تروس عالي اللزوجة (>320 cSt)، وقود ثقيل (HFO)، زيت تشحيم.
كيف يُجدَّد عنصر الترشيح في الطراز JY-DX5-W؟
طريقة التجديد للطراز JY-DX5-W: رجوع عكسي بسائل/غاز أثناء التشغيل، شطف يدوي.
ما بنية الطراز JY-DX5-W؟
نوع البنية للطراز JY-DX5-W: مرشّح من سلك إسفيني من الفولاذ المقاوم / مثبَّت على قاعدة.
