جدار مسامي صلب يحمل نفسه بنفسه
الغشاء المركّب الصلب لا يحتاج إلى أي هيكل دعم داخلي، وينتج مساماً نافذة ذات تدرّج غير متماثل. والجدران المسامية الصلبة تُلغي تماماً أثر التخلخل الناتج عن تقلّبات الضغط، وتضمن هندسة مسام مطلقة.
10–60 L/minβₓ ≥ 200NAS 6
السوائل المتوافقة: ديزل · كيروسين · سائل قطع · زيت هيدروليكي ≤46#
القطاعات: التعدينطاقة الرياحمعدّات إنشاءات
βₓ ≥ 200دقة احتجاز عالية الكفاءة
NAS 6النقاء المستهدف (≈ISO 16/14/11)
5000 Gsشدّة المرشّح المغناطيسي الأوّلي
المواصفات الفنية
| المعامل | القيمة |
|---|---|
| الطراز | JY-G100 |
| معدّل التصريف الاسمي | 10–60 L/min |
| دقة الترشيح | 2–25 μm (القياسي 5 μm)، βₓ ≥ 200 |
| ضغط التشغيل | 0.2–0.4 MPa |
| وسط الترشيح الأساسي | امتزاز مغناطيسي عالي الشدّة + غشاء بوليمري مركّب صلب (مرحلتان) |
| طريقة التجديد | رجوع عكسي بنبضات غازية، نقع كيميائي، تنظيف بالمذيب |
| نوع البنية | عربة متنقّلة |
| مصدر القدرة | مجموعة مضخّة بمحرّك كهربائي |
| السوائل المتوافقة | ديزل، كيروسين، سائل قطع، زيت هيدروليكي حتى 46# |
حدود التطبيق
ترشيح دقيق طرفي عند نقاط تزويد أساطيل التعدين. يخفض بشكل ملموس أعطال المحقنات عالية الضغط ويطيل فترات الصيانة الدورية للمحرّك.
كيف يعمل هذا النظام
الطراز الرئيسي لحماية أنظمة الحقن عالية الضغط (HPCR) في قطاع التعدين. امتزاز مغناطيسي عالي الشدّة (5,000 Gs) يحتجز الشُّظايا المعدنية، مدعوماً بالترشيح الدقيق عبر غشاء مركّب صلب: 10–60 L/min، βₓ ≥ 200. تكفي وحدة واحدة للترشيح الجانبي للمحطة الهيدروليكية، وتنقية الزيت الجديد عند الدخل، والترشيح المتنقّل للديزل، وترشيح سائل القطع في الدورة — عبر المصنع كله.
قطاعات التطبيق
المزايا الهندسية
بلا مستهلكات تُطرح
يستبدل النظام الخراطيش المستهلكة التقليدية: لا شراء، ولا مخزون، ولا استبدال دوري. وتُلغى كلفة المستهلكات والتدخّل البشري من الأساس.
تجديد تلقائي بالنبضات الغازية
عند بلوغ الضغط التفاضلي العتبة، تُطلق نبضة نيتروجين عند 0.4–0.5 MPa: النبضة (0.5–1 s)، ترسيب الكعكة (1–3 s)، ثم الغسل (30–60 s). واسترجاع التدفّق ≥ 90 %.
عمر خدمة العنصر الغشائي من 2 إلى 3 سنوات
يعتمد التصميم عمر خدمة للعنصر من 2 إلى 3 سنوات. وفي نهاية العمر لا يُستبدل سوى العنصر الغشائي — لا الإطار ولا مجموعة المضخّات — خلال 2 إلى 4 ساعات وبلا أدوات خاصة.

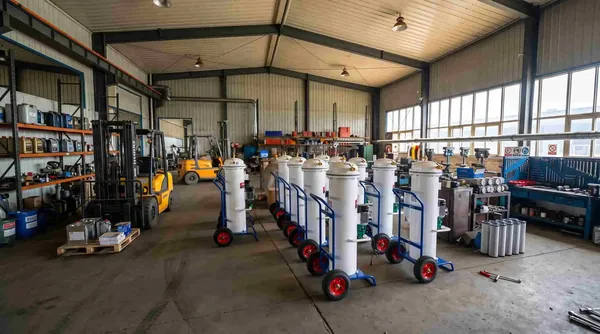

صور المعدّة

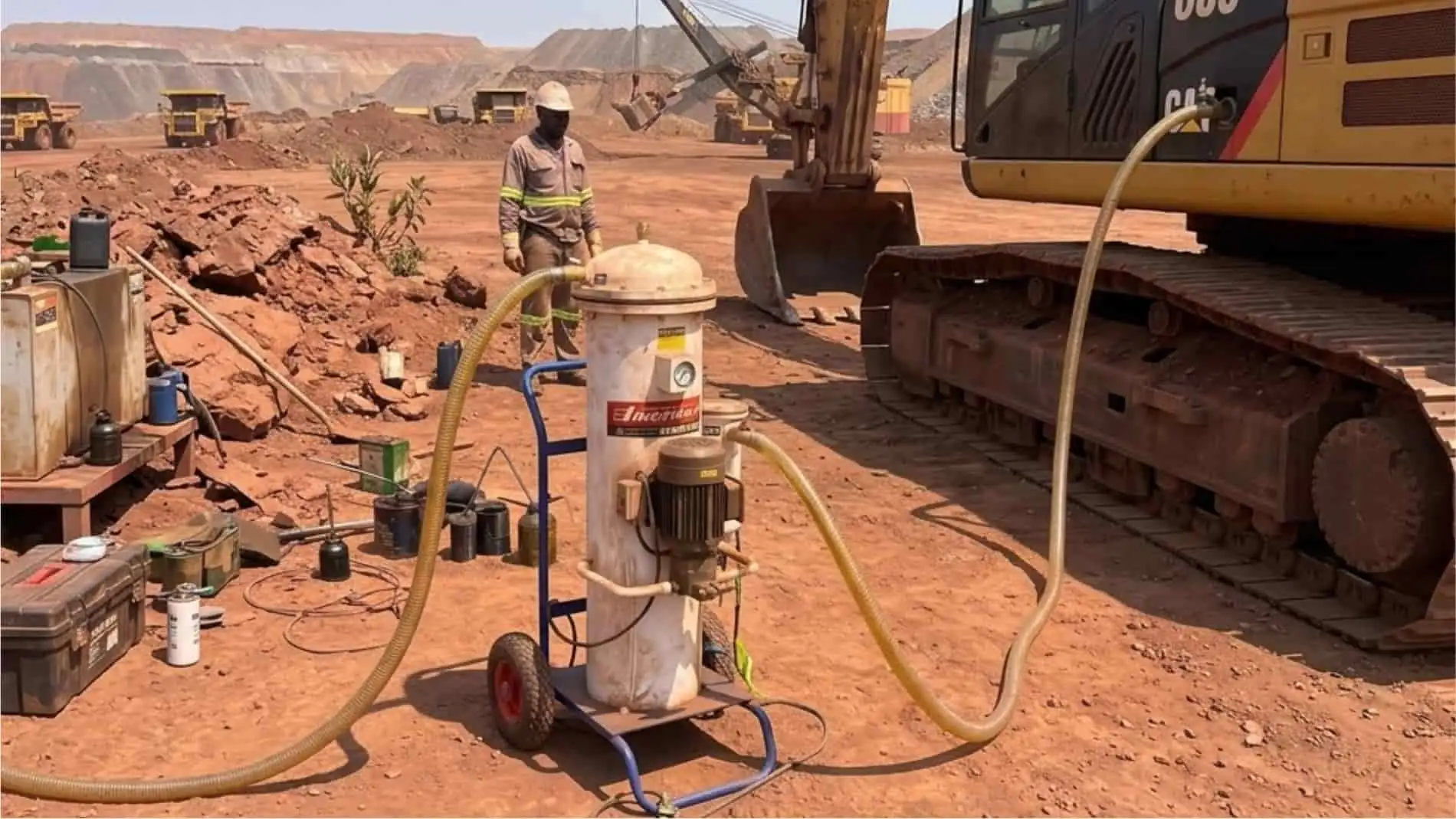

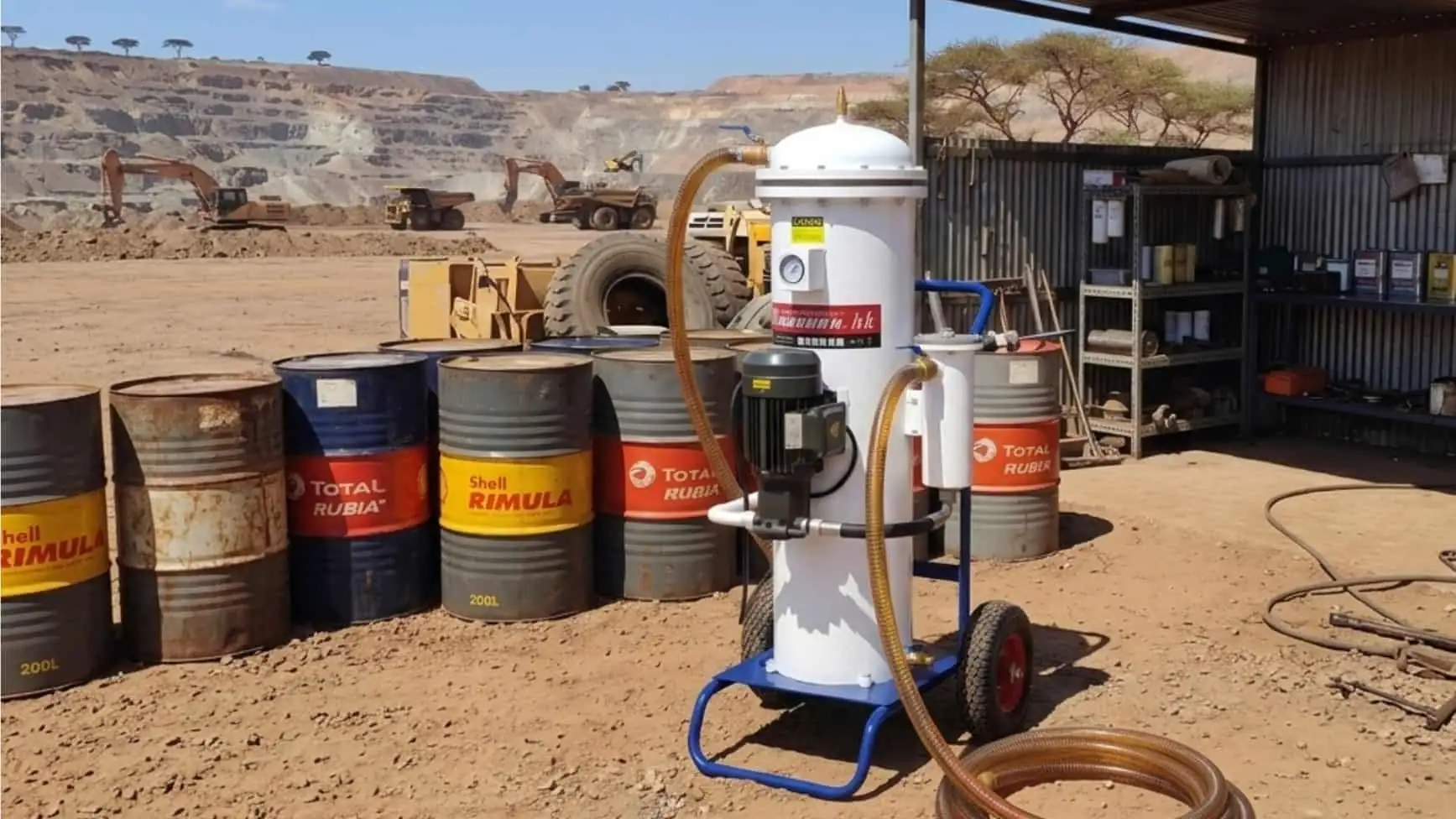

الطراز في وضعية تشغيلية
| الوضعية النموذجية | ما يوفّره الترشيح |
|---|---|
| خزان تخزين طويل الأمد | تنقية بالدوران لإزالة الحمأة والصموغ المؤكسَدة والماء الحرّ المتراكم. |
| نظام حقن عالي الضغط | احتجاز الجسيمات الميكرومترية قبل الحاقنات؛ ووقاية من تآكل مضخّة الضغط العالي وانحشارها. |
| نقطة التحميل أو التزويد بالوقود | حاجز نهائي يمنع التلوّث الثانوي أثناء النقل. |
تصف هذه الوضعيات استخدامات صناعية شائعة للطراز. ولا ننشر شهادة أي عميل دون إذن كتابي مسبق منه.
أسئلة متكرّرة عن هذا الطراز
ما معدّل التصريف الاسمي للطراز JY-G100؟
معدّل التصريف الاسمي للطراز JY-G100: 10–60 L/min.
ما دقة الترشيح للطراز JY-G100؟
دقة الترشيح للطراز JY-G100: 2–25 μm (القياسي 5 μm)، βₓ ≥ 200.
ما ضغط التشغيل للطراز JY-G100؟
ضغط التشغيل للطراز JY-G100: 0.2–0.4 MPa.
ما السوائل التي يمكن للطراز JY-G100 معالجتها؟
السوائل المتوافقة للطراز JY-G100: ديزل، كيروسين، سائل قطع، زيت هيدروليكي حتى 46#.
كيف يُجدَّد عنصر الترشيح في الطراز JY-G100؟
طريقة التجديد للطراز JY-G100: رجوع عكسي بنبضات غازية، نقع كيميائي، تنظيف بالمذيب.
ما بنية الطراز JY-G100؟
نوع البنية للطراز JY-G100: عربة متنقّلة.
