لماذا تحتاج مستودعات المنتجات المكرّرة إلى ترشيح غشائي صلب على قاعدة؟
تنقية بالدوران وصيانة المخزون لمعالجة الحمأة والرواسب الناتجة عن التخزين الطويل.
40–60 m³/h2–20 μm0.2–0.4 MPa
السوائل المتوافقة: ديزل · كيروسين الطيران
القطاعات: مصفاةمستودع وقودمحطة طاقة
40–60 m³/hمعدّل التصريف الاسمي
2–20 μmدقة الترشيح (القياسي 10 μm)
0.5 MPaعتبة تشغيل الرجوع العكسي (TMP)
المواصفات الفنية
| المعامل | القيمة |
|---|---|
| الطراز | JY-DL60 — قاعدة عالية التصريف |
| معدّل التصريف الاسمي | 40 ~ 60 m³/h — صبيب عالٍ |
| دقة الترشيح | كفاءة احتجاز ≥ 98 % (عند ≥ 5 µm)؛ 2/5/10/15/20 µm اختيارياً — خيارات دقة متعدّدة |
| أقصى ضغط تشغيل | 0.4 MPa (تشغيل 0.2–0.4 MPa) — تشغيل مستقر |
| نطاق حرارة السائل | 0 ~ 70°C — تنبيه لدرجات الحرارة المنخفضة |
| السوائل المتوافقة | ديزل — نقطة الوميض ≥38 °C |
| مادة الجسم | فولاذ كربوني قياسي؛ فولاذ مقاوم للصدأ اختيارياً — متين |
| مادة الحشوات | مطّاط فلوري Viton — توافق عالٍ |
| درجة مقاومة التآكل | C3 — درجة صناعية |
| وصلات التركيب | خط الزيت الرئيسي DN100 PN16؛ التفريغ DN80 — قياسي |
| وصلة مصدر الغاز | وصلة سريعة DN25 (غاز نظيف 0.5–0.7 MPa) — لأغراض الرجوع العكسي |
| الأبعاد | 3250 × 1700 × 2450 mm — مثبَّت على قاعدة |
| الوزن الصافي | 2185 kg — متين البنية |
| المساحة المشغولة | حوالي 5.5 m² — معياري |
حدود التطبيق
وقود الديزل فقط؛ البنزين وكل سائل آخر ذي نقطة وميض منخفضة مستبعَد قطعاً. غاز الرجوع العكسي: يُوصى بالنيتروجين الجاف؛ ويجب أن يستوفي التأريض الساكن متطلّبات الموقع.
كيف يعمل هذا النظام
تتطلّب مستودعات الوقود الكبيرة وسلاسل الإمداد وشبكات الوقود الصناعية المركزية تنقيةً عالية التصريف وموثوقة للديزل. أما الترشيح بالخراطيش التقليدية فيفرض تبديلاً متكرّراً وكلفة تشغيل مرتفعة وتوقّفات مكلفة.
الطراز JY-DL60 حل على قاعدة عالية التصريف طوّرته جينغيوان لهذه التجهيزات. قلبه غشاء مركّب صلب بوليمري معدَّل بسماكة 5 mm، بخصائص محبّة للزيت وكارهة للماء، يحتجز الجسيمات الدقيقة ويفصل المياه الحرة بفعالية.
يوفّر النظام معدّل تصريف اسمي من 40 إلى 60 m³/h ويعمل بضغط الخط الموجود في الموقع، ما يقلّل الحاجة إلى تجهيز قدرة إضافية. وتشغل القاعدة القياسية نحو 5.5 m² وتتيح تشغيلاً سريعاً؛ وصُمِّمت وحدة الغشاء لعمر خدمة من 2 إلى 3 سنوات. ويحافظ الرجوع العكسي الغازي على تشغيل دائم بكلفة مستهلكات منخفضة.
مجالات التطبيق
كيف يتكيّف ترشيح محطة تزويد متنقّلة مع معدّلات التصريف المتغيّرة؟
يُدمج في أنظمة محمولة أو بحاويات لتوزيع وقود نظيف بتصريف عالٍ للأساطيل الكبيرة.
لماذا يجب ترشيح تغذية محطة الطاقة دون أي التفاف جانبي؟
يحمي أنظمة الحقن الدقيقة بكفالة جودة وقود لمولّدات الديزل الكبيرة أو توربينات الغاز.
كيف يُحافظ على نقاء ISO 4406 في دوائر الوقود المركزية؟
يُدمج في شبكات وقود المصانع والمناجم والسفن لتنقية دقيقة من خزان التخزين حتى نقطة الاستخدام.
المزايا الهندسية
لماذا يمنح غشاء صلب بسماكة 5 mm تصريفاً أعلى من الخراطيش؟
الغشاء المركّب البوليمري المعدَّل يملك مقاومة عالية للصدمات وفصلاً محبّاً للزيت كاره للماء، وكفاءة احتجاز ≥98 % عند ≥5 µm على أنواع الديزل اللزجة.
كيف يعمل نظام ترشيح من 2 إلى 3 سنوات دون استبدال خراطيش؟
يتحرّر من الاستبدال المتكرّر للخراطيش. والتجديد بالرجوع العكسي الغازي يقلّل كلفة الصيانة وتوقّفات تشغيل سلسلة الإمداد.
لماذا يُلغي تصميم القاعدة المنخفض الاستهلاك الحاجة إلى تجهيز قدرة؟
يعمل النظام بضغط الخط، ويستخدم بنية قاعدة قياسية، ويتيح تشغيلاً سريعاً لمستودعات الوقود الكبيرة والتزويد المتنقّل.
صور المعدّة

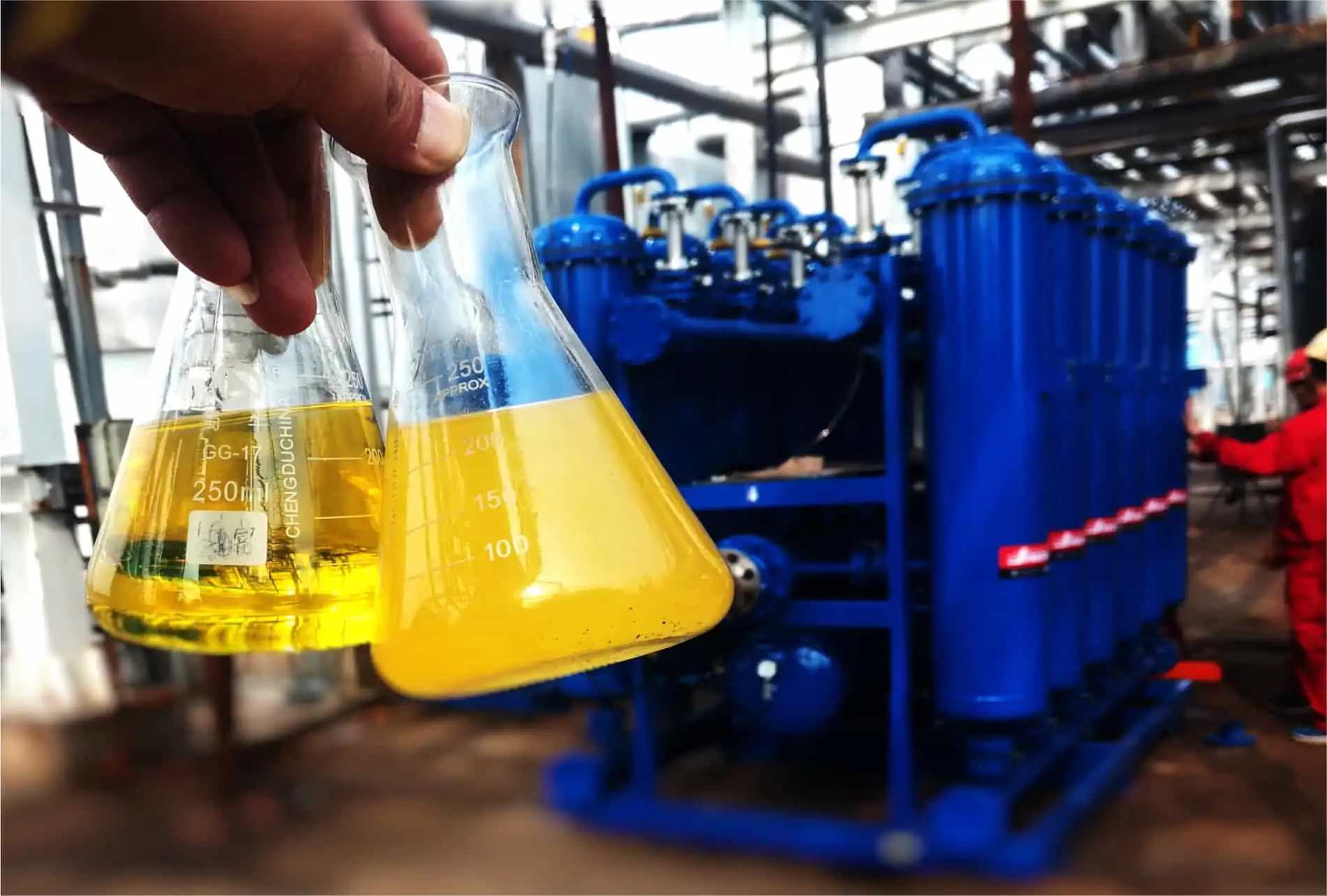

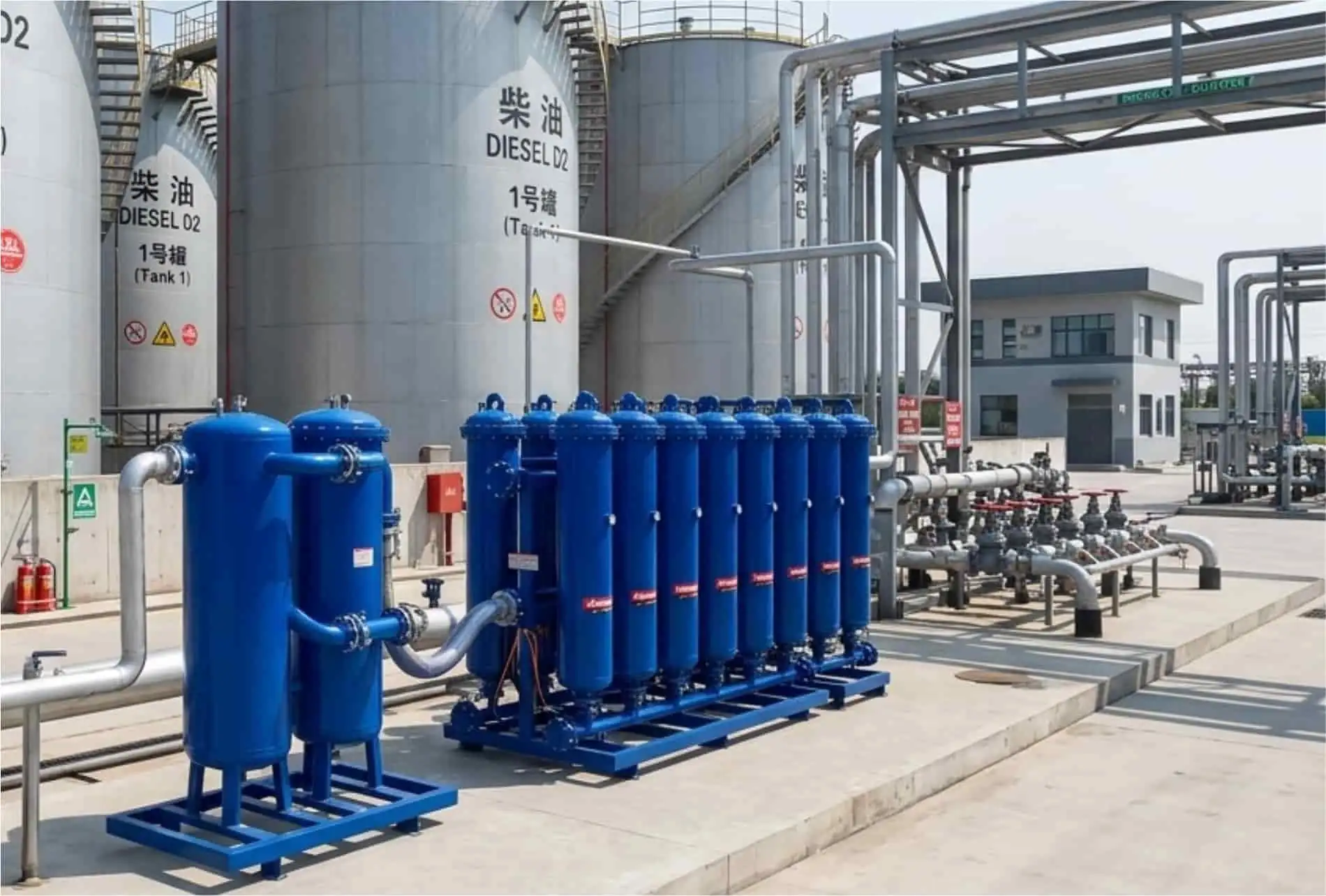

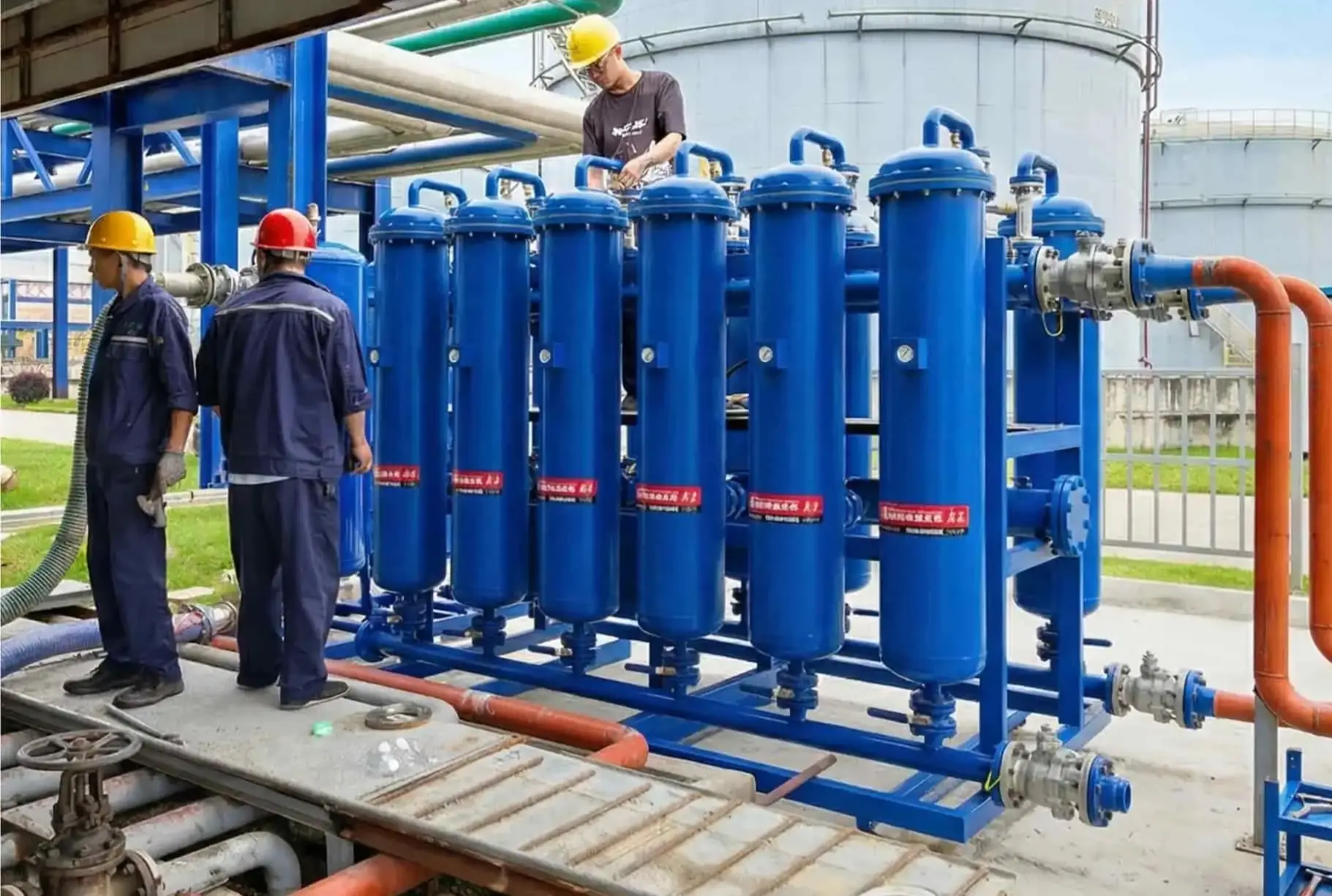

الطراز في وضعية تشغيلية
| الوضعية النموذجية | ما يوفّره الترشيح |
|---|---|
| خزان تخزين طويل الأمد | تنقية بالدوران لإزالة الحمأة والصموغ المؤكسَدة والماء الحرّ المتراكم. |
| نظام حقن عالي الضغط | احتجاز الجسيمات الميكرومترية قبل الحاقنات؛ ووقاية من تآكل مضخّة الضغط العالي وانحشارها. |
| نقطة التحميل أو التزويد بالوقود | حاجز نهائي يمنع التلوّث الثانوي أثناء النقل. |
تصف هذه الوضعيات استخدامات صناعية شائعة للطراز. ولا ننشر شهادة أي عميل دون إذن كتابي مسبق منه.
أسئلة متكرّرة عن هذا الطراز
ما معدّل التصريف الاسمي للطراز JY-DL60؟
معدّل التصريف الاسمي للطراز JY-DL60: 40 ~ 60 m³/h.
ما دقة الترشيح للطراز JY-DL60؟
دقة الترشيح للطراز JY-DL60: كفاءة احتجاز ≥ 98 % (عند ≥ 5 µm)؛ 2/5/10/15/20 µm اختيارياً.
ما ضغط التشغيل للطراز JY-DL60؟
أقصى ضغط تشغيل للطراز JY-DL60: 0.4 MPa (تشغيل 0.2–0.4 MPa).
ما السوائل التي يمكن للطراز JY-DL60 معالجتها؟
السوائل المتوافقة للطراز JY-DL60: ديزل.
ما نطاق حرارة السائل المسموح به للطراز JY-DL60؟
نطاق حرارة السائل للطراز JY-DL60: 0 ~ 70°C.
من أي مادة يُصنَع الطراز JY-DL60؟
مادة الجسم للطراز JY-DL60: فولاذ كربوني قياسي؛ فولاذ مقاوم للصدأ اختيارياً.
