لماذا تحتاج مستودعات المنتجات المكرّرة إلى ترشيح غشائي صلب على قاعدة؟
تنقية بالدوران على حظيرة الخزانات لمعالجة الرواسب والحمأة المؤكسدة الناتجة عن التخزين الطويل.
40 m³/h2–25 μm اختيارياً0.2–0.4 MPa
السوائل المتوافقة: ديزل · وقود نفّاث · بنزين · نافتا
القطاعات: مصفاةمركز بياناتالتعدين
40 m³/hمعدّل التصريف الاسمي
5 خيارات دقة2/5/10/15/25 μm اختيارياً
2 إلى 3 سنواتعمر وحدة الغشاء
المواصفات الفنية
| المعامل | القيمة |
|---|---|
| الطراز | JY-DX40 — قاعدة ترشيح دقيق غشائي |
| معدّل التصريف الاسمي | 40 m³/h — تصريف عالٍ |
| تجهيز القدرة | مجموعة مضخّة طرد مركزي 7.5 kW (380 V / 50 Hz) — وحدة تعزيز الضغط |
| دقة الترشيح | كفاءة احتجاز ≥ 98 % عند ≥ 5 µm؛ 2/5/10/15/20 µm اختيارياً — خيارات دقة متعدّدة |
| أقصى ضغط تشغيل | 0.5 MPa (تشغيل 0.2–0.4 MPa) — تشغيل آمن |
| نطاق حرارة السائل | 0 ~ 70°C — نطاق التطبيق |
| السوائل المتوافقة | ديزل وكيروسين الطيران (اللزوجة الحركية < 68 cSt) — توافق واسع |
| مادة الجسم | فولاذ كربوني قياسي؛ فولاذ مقاوم للصدأ اختيارياً — متين |
| مادة الحشوات | مطّاط فلوري Viton — موثوقية عالية |
| درجة مقاومة التآكل | C3 — درجة صناعية |
| وصلات التركيب | دخل/خرج DN80 (3") / وصلة سريعة بتروكيميائية — قياسي |
| وصلة مصدر الغاز | مصدر غاز نظيف خارجي 0.5–0.7 MPa — رجوع عكسي سريع |
| الأبعاد | 2700 × 1400 × 2040 mm — مثبَّت على قاعدة |
| الوزن الجاف | 1500 kg — مستقر |
| المساحة المشغولة | حوالي 3.78 m² — معياري |
حدود التطبيق
مخصَّص للديزل وكيروسين الطيران بنقطة وميض ≥38 °C؛ البنزين وكل سائل ذي نقطة وميض منخفضة مستبعَد قطعاً. يُوصى بمصدر غاز جاف ونظيف للرجوع العكسي؛ ويجب أن يستوفي التأريض الساكن متطلّبات الموقع.
كيف يعمل هذا النظام
تتطلّب سلاسل إمداد الديزل وكيروسين الطيران تنقيةً عالية التصريف. وتصطدم أنظمة الخراطيش التقليدية بتبديل متكرّر وارتفاع في كلفة الصيانة وأطوال في دورات إعادة التشغيل.
الطراز JY-DX40 حل تنقية عالي التصريف وقياسي من جينغيوان. وهو مجهَّز بثماني مجموعات من أغشية جينغيوان المركّبة الصلبة وببنية مسامية ذات تدرّج غير متماثل، لأداء ترشيح فيزيائي وفصل زيت–ماء بمعدّل 40 m³/h.
يضمّ النظام مجموعة تعزيز ضغط بمضخّة طرد مركزي بقدرة 7.5 kW، وبنية قاعدة قياسية تشغل نحو 3.78 m². ويعيد رجوع عكسي غازي مدته 30 ثانية التدفّق إلى أكثر من 90 %، فيما صُمِّمت وحدة الغشاء لعمر خدمة من 2 إلى 3 سنوات. ويؤمّن تنقية موثوقة عند المصدر لخزانات الوقود والطيران ومحطات الطاقة وأنظمة الوقود في المرافئ والسفن.
مجالات التطبيق
كيف تُختار دقّة الترشيح الدقيق المناسبة للديزل حسب التطبيق؟
تغطي المستودعات الصناعية في قطاعات التعدين والسكك والمرافئ ومحطات التزويد: ترشيح عالي الدقّة يحمي المحرّكات ويرفع جودة الوقود.
لماذا تتطلّب مولّدات الديزل الكبيرة تنقية وقود متعدّدة الدقّات؟
يحمي جودة الوقود ويقلّل تآكل نظام الحقن ويرفع استقرار توليد الكهرباء.
كيف يُدار خطر التلوّث بالمياه المالحة في دوائر وقود المرافئ؟
يؤمّن معالجة أوّلية نظيفة للوقود منشآت الرصيف وخزانات السفن.
المزايا الهندسية
لماذا تحقّق ثماني مجموعات غشائية متدرّجة أداءً أفضل من مرحلة واحدة؟
أغشية مركّبة بوليمرية بسماكة جدار 5 mm تمنح مقاومة عالية للصدمات وتحمّلاً كاملاً للأس الهيدروجيني وللهيدروكربونات العطرية، مع موازنة بين تدفّق عالٍ وكفاءة احتجاز عالية (≥98 % عند ≥5 µm).
كيف يعمل نظام ترشيح من 2 إلى 3 سنوات دون استبدال خراطيش؟
يستبدل النظام خراطيش الاستهلاك التقليدية ويقلّل بشكل ملموس كلفة الصيانة واللوجستيات لتشغيل مستمر لسلسلة الإمداد.
كيف يلغي رجوع عكسي غازي مدته 30 ثانية توقّفات التنظيف؟
ترشيح فيزيائي بحت بلا إضافات كيميائية. ومراقبة الضغط تُشغّل الرجوع العكسي فيعيد التدفّق إلى أكثر من 90 %؛ وبنية القاعدة تتيح نشراً وتوصيلاً سريعين.

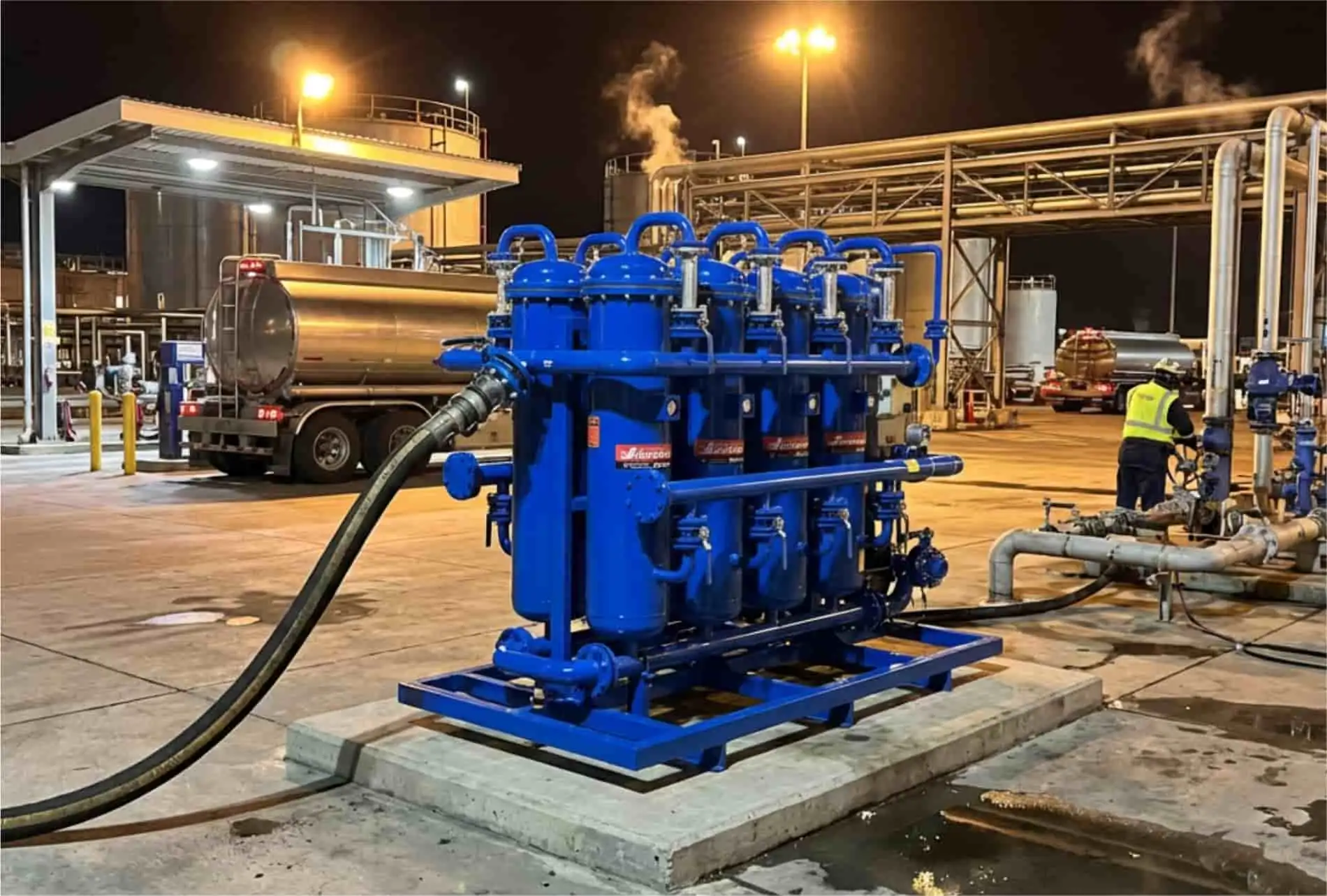

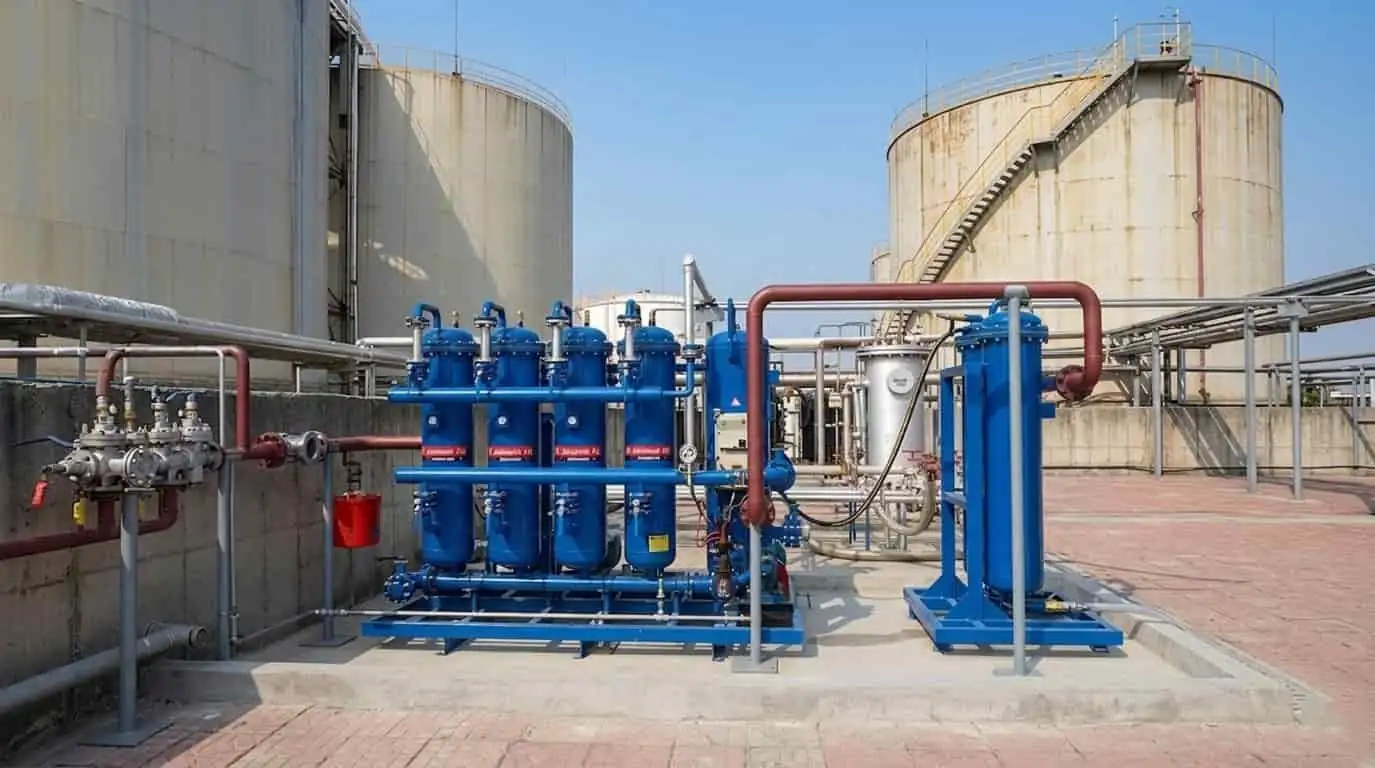

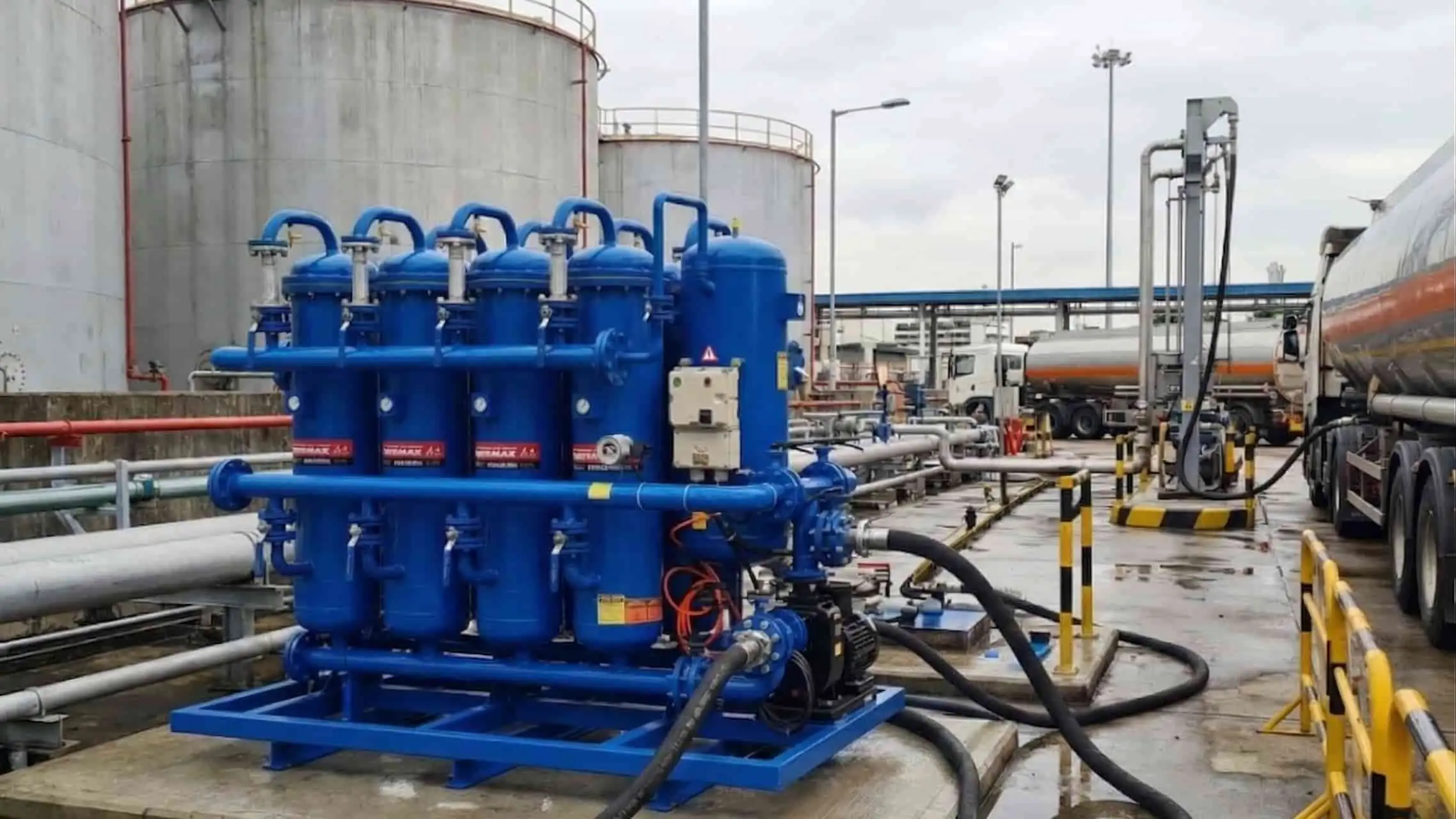

صور المعدّة
الطراز في وضعية تشغيلية
| الوضعية النموذجية | ما يوفّره الترشيح |
|---|---|
| خزان تخزين طويل الأمد | تنقية بالدوران لإزالة الحمأة والصموغ المؤكسَدة والماء الحرّ المتراكم. |
| نظام حقن عالي الضغط | احتجاز الجسيمات الميكرومترية قبل الحاقنات؛ ووقاية من تآكل مضخّة الضغط العالي وانحشارها. |
| نقطة التحميل أو التزويد بالوقود | حاجز نهائي يمنع التلوّث الثانوي أثناء النقل. |
تصف هذه الوضعيات استخدامات صناعية شائعة للطراز. ولا ننشر شهادة أي عميل دون إذن كتابي مسبق منه.
أسئلة متكرّرة عن هذا الطراز
ما معدّل التصريف الاسمي للطراز JY-DX40؟
معدّل التصريف الاسمي للطراز JY-DX40: 40 m³/h.
ما دقة الترشيح للطراز JY-DX40؟
دقة الترشيح للطراز JY-DX40: كفاءة احتجاز ≥ 98 % عند ≥ 5 µm؛ 2/5/10/15/20 µm اختيارياً.
ما ضغط التشغيل للطراز JY-DX40؟
أقصى ضغط تشغيل للطراز JY-DX40: 0.5 MPa (تشغيل 0.2–0.4 MPa).
ما السوائل التي يمكن للطراز JY-DX40 معالجتها؟
السوائل المتوافقة للطراز JY-DX40: ديزل وكيروسين الطيران (اللزوجة الحركية < 68 cSt).
ما نطاق حرارة السائل المسموح به للطراز JY-DX40؟
نطاق حرارة السائل للطراز JY-DX40: 0 ~ 70°C.
من أي مادة يُصنَع الطراز JY-DX40؟
مادة الجسم للطراز JY-DX40: فولاذ كربوني قياسي؛ فولاذ مقاوم للصدأ اختيارياً.
