مستودعات الوقود الكبيرة وقواعد تخزين المنتجات المكرّرة
التنقية العميقة بالدوران تزيل الحمأة والرواسب والجسيمات الدقيقة الناتجة عن التخزين الطويل، وتحمي جودة الوقود المشحون.
40 m³/h2–15 μmهيكل بحاوية
السوائل المتوافقة: ديزل · كيروسين الطيران
القطاعات: مصفاةالتعدينموقع نائي
40 m³/hمعدّل التصريف الاسمي
2–15 μmدقة الترشيح
حاويةهيكل حماية لكل الأحوال الجوية
المواصفات الفنية
| المعامل | القيمة |
|---|---|
| الطراز | JY-Q325 — قاعدة بحاوية |
| معدّل التصريف الاسمي | 40 m³/h — تصميم عالي التصريف |
| تجهيز القدرة | محرّك مقاوم للانفجار 7.5 kW + مضخّة طرد مركزي أو مضخّة تروس — ExdIIBT4 |
| دقة الترشيح | كفاءة احتجاز ≥98 % عند ≥5 µm (يُوصى بـ 5–10 µm) — قدرة عالية على احتجاز الأوساخ |
| أقصى ضغط تشغيل | 0.5 MPa (تشغيل 0.2–0.4 MPa) — تشغيل آمن |
| نطاق حرارة السائل | 0 ~ 70°C — تنبيه الشمع عند انخفاض الحرارة |
| مادة المعدّات | إطار قاعدة من فولاذ كربوني قياسي؛ فولاذ مقاوم للصدأ اختيارياً — متين ومقاوم للتآكل |
| مادة الحشوات | مطّاط فلوري Viton — توافق عالٍ |
| درجة مقاومة التآكل | C3 — بيئة صناعية |
| درجة الحماية من الانفجار | ExdIIBT4 — تجهيز قياسي |
| وصلات التركيب | خط الزيت الرئيسي DN80 (3") بفلنجات؛ تغذية ثلاثية الطور 380 V — قياسي |
| الأبعاد | 3040 × 1700 × 2340 mm — تكامل بحاوية |
| الوزن الصافي | 1850 kg — مستقر وموثوق |
| المساحة المشغولة | حوالي 5.16 m² — نشر معياري |
حدود التطبيق
مخصَّص للمنتجات المكرّرة كالديزل وكيروسين الطيران بنقطة وميض ≥38 °C؛ البنزين وكل سائل ذي نقطة وميض منخفضة مستبعَد قطعاً. غاز الرجوع العكسي: يُوصى بالنيتروجين الجاف؛ ويجب أن يستوفي التأريض الساكن متطلّبات الموقع.
كيف يعمل هذا النظام
في المواقع النائية ومستودعات الوقود الكبيرة ودوائر تخزين ونقل المنتجات المكرّرة عالية التصريف يكون حمل التلوّث مرتفعاً: الخراطيش التقليدية تحتاج تبديلاً متكرّراً، بما يستتبعه من صعوبات لوجستية وتوقّف إنتاج وكلفة.
الطراز JY-Q325 حل تنقية عميقة معياري طوّرته جينغيوان لهذه البيئات الشاقّة. وهو يجمع بين هيكل حاوية قياسي، وغشاء مركّب صلب بوليمري بسماكة 5 mm، ومجموعة مضخّة بمحرّك مقاوم للانفجار بقدرة 7.5 kW، لتشغيل مستقر عند 40 m³/h.
يدعم النظام الرجوع العكسي بالنبضات الغازية باسترجاع تدفّق ≥ 90 %؛ وصُمِّمت وحدة الغشاء لعمر خدمة من 2 إلى 3 سنوات. وتصميمه الخالي من الأعمال المدنية، الجاهز للتشغيل، يتيح نشره سريعاً على منصّة مستوية: مناسب لقواعد التخزين الكبيرة، وإمداد الطاقة في الموقع، وأنظمة الوقود المتنقّلة.
مجالات التطبيق
مولّدات المواقع النائية ودعم الطاقة الاحتياطية
تؤمّن وقوداً نظيفاً باستمرار لمولّدات الديزل في المناجم النائية ومواقع الإنشاءات، لاستقرار الإنتاج على دورات طويلة.
أنظمة تزويد الوقود المتنقّلة في الموقع
المحطات بحاويات، سريعة النشر، تسلّم منتجاً مكرّراً عالي النقاء للأساطيل والمعدّات.
تغذية الوقود المركزية في المصانع
تُدمج في دوائر وقود المصنع لتنقية عند المصدر وحماية معدّات الدقّة العالية.
المزايا الهندسية
غشاء مركّب صلب بوليمري بسماكة 5 mm
جدار الغشاء أسمك بكثير من الخراطيش التقليدية: مقاومة عالية للصدمات وقدرة احتجاز مرتفعة على أنواع الوقود الميدانية المحمَّلة، بكفاءة احتجاز ≥98 % عند ≥5 µm.
تصميم طويل العمر ومنخفض المستهلكات: 2 إلى 3 سنوات
يستبدل التبديل المتكرّر للخراطيش المستهلكة. والرجوع العكسي بالنبضات الغازية يعيد التدفّق إلى ≥ 90 %، ما يخفّف اللوجستيات الميدانية وضغط التوقّفات.
تكامل على قاعدة بحاوية قياسية
بلا أعمال مدنية وجاهز للتشغيل: عُرى الرفع وممرّات الرافعة الشوكية وغطاء علوي فتح يسهّل النقل والتركيب والصيانة في الموقع وفي الطوارئ.

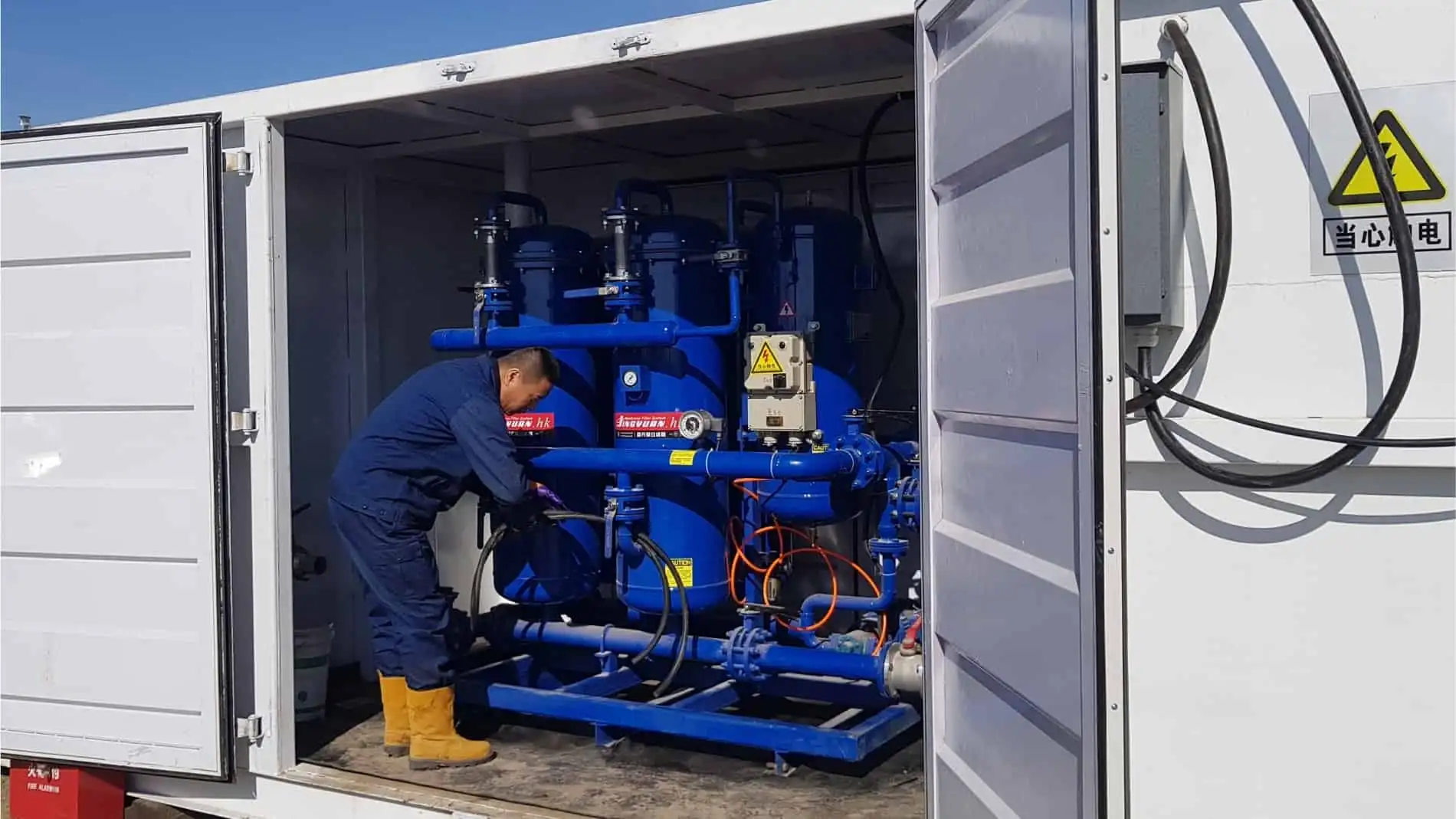

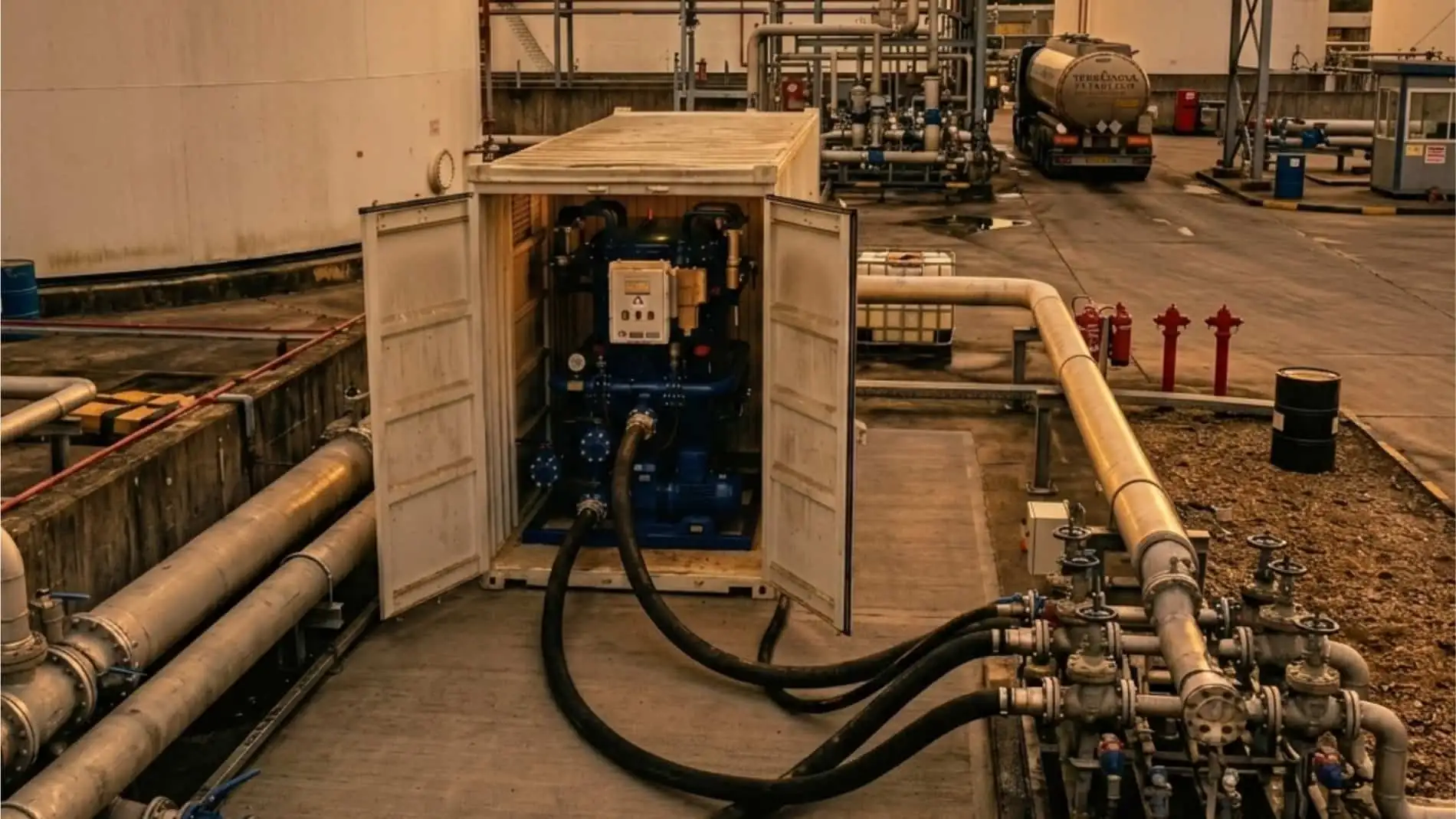

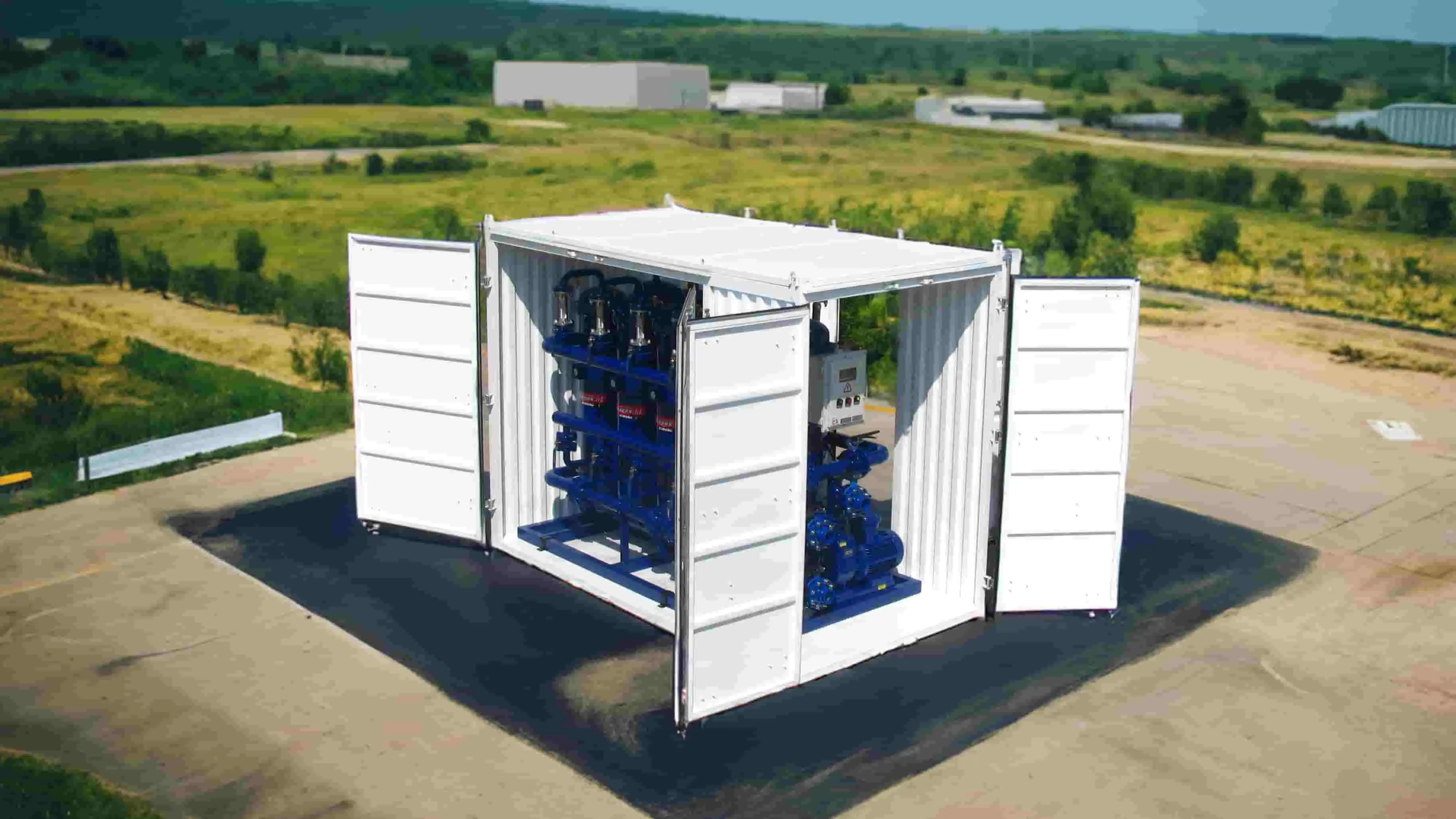

صور المعدّة
الطراز في وضعية تشغيلية
| الوضعية النموذجية | ما يوفّره الترشيح |
|---|---|
| خزان تخزين طويل الأمد | تنقية بالدوران لإزالة الحمأة والصموغ المؤكسَدة والماء الحرّ المتراكم. |
| نظام حقن عالي الضغط | احتجاز الجسيمات الميكرومترية قبل الحاقنات؛ ووقاية من تآكل مضخّة الضغط العالي وانحشارها. |
| نقطة التحميل أو التزويد بالوقود | حاجز نهائي يمنع التلوّث الثانوي أثناء النقل. |
تصف هذه الوضعيات استخدامات صناعية شائعة للطراز. ولا ننشر شهادة أي عميل دون إذن كتابي مسبق منه.
أسئلة متكرّرة عن هذا الطراز
ما معدّل التصريف الاسمي للطراز JY-Q325؟
معدّل التصريف الاسمي للطراز JY-Q325: 40 m³/h.
ما دقة الترشيح للطراز JY-Q325؟
دقة الترشيح للطراز JY-Q325: كفاءة احتجاز ≥98 % عند ≥5 µm (يُوصى بـ 5–10 µm).
ما ضغط التشغيل للطراز JY-Q325؟
أقصى ضغط تشغيل للطراز JY-Q325: 0.5 MPa (تشغيل 0.2–0.4 MPa).
ما نطاق حرارة السائل المسموح به للطراز JY-Q325؟
نطاق حرارة السائل للطراز JY-Q325: 0 ~ 70°C.
من أي مادة يُصنَع الطراز JY-Q325؟
مادة المعدّات للطراز JY-Q325: إطار قاعدة من فولاذ كربوني قياسي؛ فولاذ مقاوم للصدأ اختيارياً.
ما أبعاد الطراز JY-Q325؟
الأبعاد للطراز JY-Q325: 3040 × 1700 × 2340 mm.
