جدار مسامي صلب يحمل نفسه بنفسه
الغشاء المركّب الصلب لا يحتاج إلى أي هيكل دعم داخلي، وينتج مساماً نافذة ذات تدرّج غير متماثل. والجدران المسامية الصلبة تُلغي تماماً أثر التخلخل الناتج عن تقلّبات الضغط، وتضمن هندسة مسام مطلقة.
25 m³/h للوحدةتجمّع +150 m³/h2–15 μm
السوائل المتوافقة: ديزل · كيروسين · زيت هيدروليكي · زيت توربيني
القطاعات: مصفاةمستودع وقودمحطة طاقة
25 m³/hمعدّل التصريف الاسمي (للوحدة الواحدة)
150+ m³/hأقصى تصريف في التجمّع المتوازي
بلا توقّف الخطصيانة دورية بوحدات مستقلة
المواصفات الفنية
| المعامل | القيمة |
|---|---|
| الطراز | JY-A20 |
| معدّل التصريف الاسمي (للوحدة الواحدة) | 25 m³/h |
| أقصى تصريف في التجمّع المتوازي | 150+ m³/h (وحدات على التوازي) |
| دقة الترشيح | 2–15 μm (قابلة للتخصيص) |
| ضغط التشغيل | 0.2–0.4 MPa |
| وسط الترشيح الأساسي | غشاء البوليمر المركب الصلب من جينغيوان |
| طريقة التجديد | رجوع عكسي بنبضات غازية أثناء التشغيل |
| نوع البنية | قاعدة مُدمجة |
| السوائل المتوافقة | ديزل، كيروسين، زيت هيدروليكي، زيت توربيني |
حدود التطبيق
التصميم المعياري يسمح بتوسّع تدريجي حسب الحاجة. كل وحدة تعمل وتُصان باستقلال دون التأثير على خط الإنتاج بالكامل.
كيف يعمل هذا النظام
25 m³/h للوحدة الواحدة، ويدعم التجمّع المتوازي حتى 150+ m³/h، وتجديد بالنبضات الغازية (مع وقفة سلامة قصيرة من 5 إلى 15 دقيقة)، وصيانة دورية بوحدات مستقلة بلا توقّف الخط. مناسب للتوزيع في المصافي والنقل في مستودعات الوقود ولسيناريوهات التصريف المتوسط إلى العالي.
قطاعات التطبيق
المزايا الهندسية
بلا مستهلكات تُطرح
يستبدل النظام الخراطيش المستهلكة التقليدية: لا شراء، ولا مخزون، ولا استبدال دوري. وتُلغى كلفة المستهلكات والتدخّل البشري من الأساس.
تجديد تلقائي بالنبضات الغازية
عند بلوغ الضغط التفاضلي العتبة، تُطلق نبضة نيتروجين عند 0.4–0.5 MPa: النبضة (0.5–1 s)، ترسيب الكعكة (1–3 s)، ثم الغسل (30–60 s). واسترجاع التدفّق ≥ 90 %.
عمر خدمة العنصر الغشائي من 2 إلى 3 سنوات
يعتمد التصميم عمر خدمة للعنصر من 2 إلى 3 سنوات. وفي نهاية العمر لا يُستبدل سوى العنصر الغشائي — لا الإطار ولا مجموعة المضخّات — خلال 2 إلى 4 ساعات وبلا أدوات خاصة.
صور المعدّة

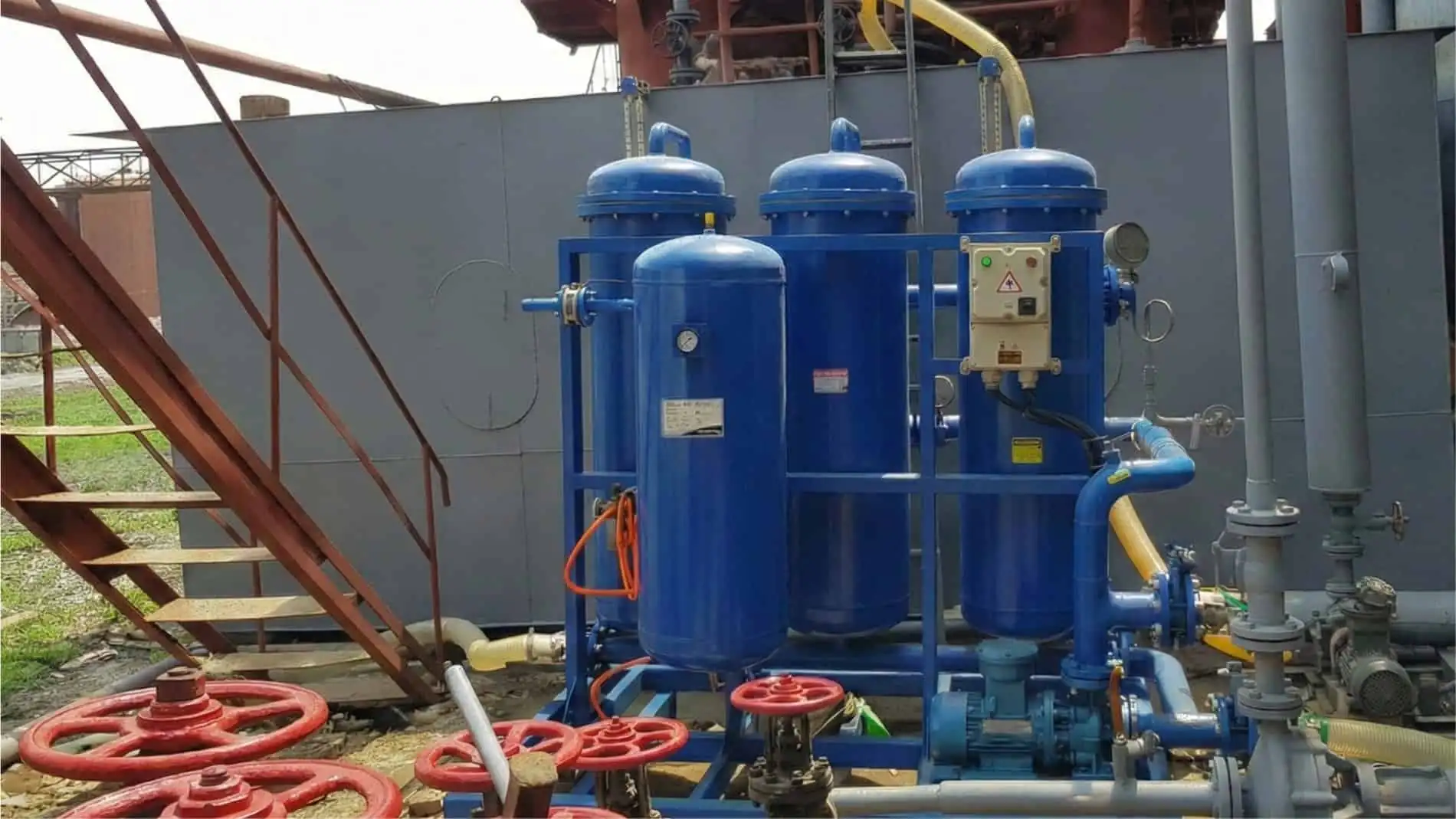

الطراز في وضعية تشغيلية
| الوضعية النموذجية | ما يوفّره الترشيح |
|---|---|
| خزان تخزين طويل الأمد | تنقية بالدوران لإزالة الحمأة والصموغ المؤكسَدة والماء الحرّ المتراكم. |
| نظام حقن عالي الضغط | احتجاز الجسيمات الميكرومترية قبل الحاقنات؛ ووقاية من تآكل مضخّة الضغط العالي وانحشارها. |
| نقطة التحميل أو التزويد بالوقود | حاجز نهائي يمنع التلوّث الثانوي أثناء النقل. |
تصف هذه الوضعيات استخدامات صناعية شائعة للطراز. ولا ننشر شهادة أي عميل دون إذن كتابي مسبق منه.
أسئلة متكرّرة عن هذا الطراز
ما معدّل التصريف الاسمي للطراز JY-A20؟
معدّل التصريف الاسمي (للوحدة الواحدة) للطراز JY-A20: 25 m³/h.
ما دقة الترشيح للطراز JY-A20؟
دقة الترشيح للطراز JY-A20: 2–15 μm (قابلة للتخصيص).
ما ضغط التشغيل للطراز JY-A20؟
ضغط التشغيل للطراز JY-A20: 0.2–0.4 MPa.
ما السوائل التي يمكن للطراز JY-A20 معالجتها؟
السوائل المتوافقة للطراز JY-A20: ديزل، كيروسين، زيت هيدروليكي، زيت توربيني.
كيف يُجدَّد عنصر الترشيح في الطراز JY-A20؟
طريقة التجديد للطراز JY-A20: رجوع عكسي بنبضات غازية أثناء التشغيل.
ما بنية الطراز JY-A20؟
نوع البنية للطراز JY-A20: قاعدة مُدمجة.
